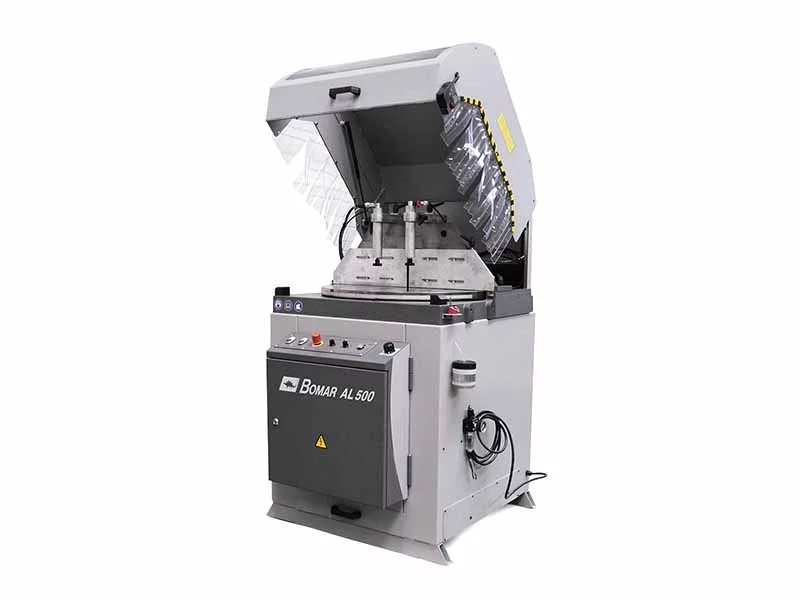

Posuv kotúča do rezu je automatický. Uhlové rezy sú u tohto typu obojstranné v rozsahu 60 ° - 0 ° - 90 °. Natáčanie ramena je manuálne. Nastavovanie uhlových rezov sa robí veľmi jednoducho priamo z miesta obsluhy píly. Pílový kotúč je umiestnený na otočnej konzole s možnosťou aretácie, ktorá je nastaviteľná po 15 ° a je opatrená čitateľnou uhlovou stupnicou. Materiál je opretý o oporné nastaviteľné dosky oporného mosta. Píla je štandardne vybavená dvoma vertikálnymi upínacími valcami, z ktorých jeden je vybavený z dôvodu bezpečnosti spätným ventilom pre prípad poklesu tlaku vzduchu.
Technické parametre
| Pracovný režim: | poloautomatický |
| Typ stroja: | kotúčová píla |
| Typ rezu: | Uhlové rezy |
| Rozsah uhlových rezov: | -60° - 0° - 60° |
| Pohon: | 4 kW, 3 x 400 V/50 Hz |
| Tlak vzduchu: | 0,4 – 0,6 bar |
| Rýchlosť pílového kotúča: | 3000 m/min. |
| Rozmery pílového kotúča: | Ø 500 x 30 x 4,1 |
| Ložná výška materiálu: | 1065 mm |
| Dĺžka najkratšieho zvyšku: | 50 mm |
| Najmenší rezaný priemer: | Ø 8 mm |
| Stroj - dĺžka: | 950 mm |
| Stroj - šírka: | 890 mm |
| Stroj - výška: | 1 560 mm |
| Hmotnosť: | 500 kg |
Rezné parametre
| 60° Ľ: | 120 | 115 x 115 | 120 x 70 | 55 x 170 |
| 0°: | 170 | 155 x 155 | 265 x 25 | 90 x 175 |
| 0°: | 135 | 95 x 95 | 395 x 70 | 95 x 375 |
| 45° P: | 150 | 130 x 130 | 180 x 50 | 80 x 170 |
| 60° P: | 120 | 105 x 105 | 120 x 70 | 55 x 170 |
